斜管沉淀池装置

自动化控制、效率高、操作简便

一、斜管沉淀池装置简介

     斜管沉淀池是指在沉淀区内设有斜管的沉淀池。组装形式有斜管和支管两种。在平流式或竖流式沉淀池的沉淀区内利用倾斜的平行管或平行管道（有时可利用蜂 窝填料）分割成一系列浅层沉淀层，被处理的和沉降的沉泥在各沉淀浅层中相互运动并分离。根据其相互运动方向分为逆（异）向流、同向流和测向流三种不同分离 方式。每两块平行斜板间（或平行管内）相当于一个很浅的沉淀池。

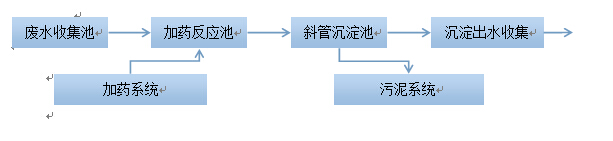

二、斜管沉淀池装置流程

三、斜管沉淀池装置功能特点

1)     湿周大，水力半径小。

2)     层流状态好，颗粒沉降不受絮流干扰。

3)     当斜管管长为1米时，有效负荷按3-5吨/米2·时设计。V0控制在2.5-3.0毫米/秒范围内，出水水质最佳。

4)     在取水口处采用蜂窝斜管，管长2.0～3.0米时，可在50-100公斤/米3泥砂含量的高浊度中安全运行处理。

5)     采用斜管沉淀池，其处理能力是平流式沉淀池的3-5倍，加速澄清池和脉冲澄清池的2-3倍。
处理能力：5吨/小时~200吨/小时

四、斜管沉淀池装置的运用范围

①　广泛使用于工业废水、生活污水、有色金属加工废水的处理，电厂、锅炉防水力除尘废水的处理，煤气站洗涤水的清理，生化水的处理和给水净化的预处理。
